В новой версии значительно улучшена точность расчетов, добавлены инструменты для работы с движущимися телами, а также расширены возможности настройки параметров для различных процессов. Визуализация результатов стала более удобной благодаря возможности просмотра результатов непосредственно из основного интерфейса. Также представлен новый модуль для 3D-моделирования структуры и расширенные возможности расчетов термообработки.
PoligonSoft 2024.1 предлагает важные улучшения и новые функции, направленные на оптимизацию процессов моделирования литья.
Начиная с версии 2024.0 PoligonSoft переходит на новую систему лицензирования Guardant, которая поддерживает аппаратные и программные ключи защиты. Применявшаяся ранее система лицензирования CodeMeter будет поддерживаться, но новые ключи защиты выпускаться не будут.
Документация PoligonSoft переработана и дополнена новыми разделами.
Сборка на основе платформы SALOME 9.12.
Добавлен новый сеточный генератор Gmsh.
Доработаны и усовершенствованы алгоритмы коррекции 2D-сетки.
Возможность задавать тепловые потоки на внешних границах расчетной области добавлена в редактор «Теплопередача» (см. рис. ниже). Устаревший редактор «Тепловые потоки» модуля «Сплав» больше не используется. Удалена строка «Файл тепловых потоков» на вкладке «Затвердевание» в окне «Параметры и запуска расчета». Файлы старого формата с расширением qgr могут быть импортированы в редактор «Теплопередача».
Редактор «Теплопередача» с возможностью задавать тепловые потоки
Добавлен новый редактор «Перемещение», в котором можно задавать движение тел расчетной области (см. рис. ниже). Устаревший редактор «Режим перемещений» модуля «Сплав» больше не используется. Новый редактор используется вместе с новым деревом «Перемещения», которое добавлено на панель «Обзор проекта». Сохранена поддержка файлов перемещений устаревшего формата с расширением mve (только импорт данных).
Редактор «Перемещение»
Новая вкладка «Прокаливаемость и ТКД» добавлена в редактор «Свойства материала» (см. рис. ниже). Данные вкладки используются для моделирования режимов термической обработки в обновленном решателе «Термообработка».
Вкладка «Прокаливаемость и ТКД» в редакторе «Свойства материала»
Добавлен новый редактор «Зарождение на поверхности» (см. рис. ниже) и одноименное дерево на вкладке «Обзор проекта» для создания и редактирования параметров зарождения структуры разных типов на поверхностях «отливка-форма». Данные редактора используются в обновленном решателе «Макроструктура».
Редактор «Зарождение на поверхности»
Добавлен новый редактор «Наследование структуры» (см. рис. ниже) и одноименное дерево на вкладке «Обзор проекта» для создания и редактирования параметров наследования структуры разных типов на границах расчетной области. Данные редактора используются в обновленном решателе «Макроструктура».

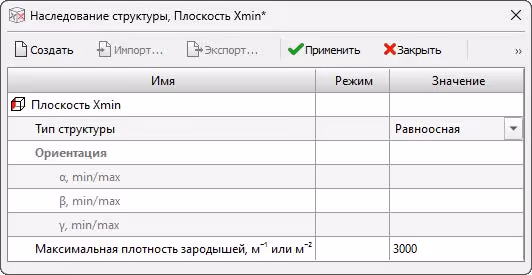

Редактор «Наследование структуры»
Ленточное меню выбрано интерфейсом по умолчанию при установке PoligonSoft. Классический интерфейс, основанный на строке меню и панелях инструментов по-прежнему доступен. Для классического интерфейса добавлена возможность выбирать размер кнопок на панелях инструментов.
Добавлены новые режимы отображения «Прозрачность отливки» и «Прозрачность формы».
Дизайн и функционал дерева модели переработан и существенно улучшен.
Управление опцией «Отделить объем» существенно улучшено и добавлено в дерево модели. Опция применяется, чтобы задавать теплопередачу на границах отливка-отливка или форма-форма. Ранее для этого требовалось дополнительно использовать редактор «Скользящие границы». Теперь, при использовании сопряженных сеток, это не нужно.
Управление опцией «Пустой для НДС» добавлено в дерево модели. Опция применяется, чтобы исключить некоторые области формы из расчета напряженно-деформированного состояния (НДС).
Переработан дизайн и улучшена функциональность диалога «Параметры объема».
Улучшена функциональность инструмента «Измерить». Добавлена кнопка сброса точек измерения.
Улучшен ввод параметров модели роста зерен в редакторе «Свойства материала».
Параметр «Продолжить расчет» на вкладке «Непрерывное литье» в диалоге «Параметры и запуск расчета» удален, т.к. он больше не нужен.
Добавлен параметр, который автоматически выбирает цвет для секущей плоскости в зависимости от выбранного цвета фона.
Переработана вкладка «Структура» в окне «Параметры и запуск расчета» для работы с новыми моделями решателя «Макроструктура».
Вкладка «Структура»
Улучшен функционал вкладки «Напряжения» в окне «Параметры и запуск расчета». В частности, более корректно отрабатывается запуск расчета, если в геометрии отсутствует форма.
Были исправлены несколько ошибок, включая:
Исправлена ошибка, которая вызывала замену материала отливки при назначении объемам типа «Пусто».
Исправлена ошибка, которая приводила к некорректному отображению списка температурных режимов.
Исправлена ошибка, которая не давала возможности задавать отрицательные значения (например, «-1») для параметров «Температура отливки, при которой удаляется форма» и «Температура отливки, при которой удаляется ЛПС». Отрицательное значения для этих параметров указывает, что следует использовать температурное поле, рассчитанное на последнем шаге теплового расчета.
Исправлена ошибка, которая могла приводить к аварийному завершению программы при удалении объема.
Исправлена ошибка, которая приводила к аварийному завершению программы при выделении границ с использованием фильтра «Использовать сечение».
Исправлена ошибка, которая приводила к аварийному завершению программы при перетаскивании файла g3d из проводника Windows в программу.
Исправлена ошибка, которая приводила к потере данных при экспорте параметров теплопередачи.
Исправлена ошибка, которая приводила к ошибке расчета затвердевания при отсутствии формы.
Другие многочисленные улучшения.
Устаревшие редакторы модуля «Сплав» заменяются на новые редакторы свойств и граничных условий. Разработка модуля прекращена, в следующих версиях он может быть исключен из состава PoligonSoft.
Устаревший редактор «Тепловые потоки» модуля «Сплав» больше не используется.
Устаревший редактор «Режим перемещений» модуля «Сплав» больше не используется.
База материалов дополнена свойствами новых материалов.
В базу свойств сталей добавлены данные о прокаливаемости и термокинетические диаграммы распада аустенита.
Прекращена поддержка файлов перемещений старого формата с расширением mve. Чтение информации о перемещениях объектов выполняется из файла проекта с расширением jnl.
Исправление ошибок и другие улучшения.
Скорость вычислений возросла до 30% по сравнению с предыдущей версией за счет оптимизации вычислительных процедур.
Добавлена возможность продолжать расчет с изменениями в работе подводов и областей вытекания.
Добавлена запись гидростатического давления (в атмосферах) в файл универсального формата с расширением u3d.
Процедура интерполяции температурных полей переработана для получения более стабильного и точного результата.
Запись файла состояния dump синхронизирована с записью файлов результатов.
Исправлена ошибка, которая делала невозможным расчет литья под давлением, если скорость потока не была направлена в направлении оси X или Z.
Исправлена ошибка неверной инициализации температурного режима для внутренних (расплавляемых) холодильников.
Исправлена ошибка, которая приводила к невозможности запустить расчет при отсутствии границы с индексом 17.
Исправлена ошибка, которая в некоторых случаях приводила к повышению температуры расплава на входе.
Другие многочисленные улучшения и исправления.
Улучшена работа с тепловыми потоками, заданными на внешних границах. Информация о тепловых потоках читается из файла проекта jnl. Файлы старого формата с расширением qgr больше не поддерживаются.
Переработаны алгоритмы работы с перемещениями. Информация о перемещениях читается из файла проекта jnl. Файлы старого формата с расширением mve больше не поддерживаются.
Улучшены и переработаны процедуры, связанные с обработкой движущихся объектов при радиационном теплообмене.
Переработаны алгоритмы обработки контактов типа «отливка-отливка» и «форма-форма». Теперь, чтобы задать теплопередачу между сопряжёнными сетками одного типа, не требуется использовать файл скользящих контактов knt.
Существенно переработаны и усовершенствованы алгоритмы модели непрерывного литья. Это позволило повысить точность расчета температурных полей в кристаллизаторе и движущейся заготовке. Изменена процедура выбора шага расчета и шага сохранения. Шаг расчета теперь может задаваться пользователем. Шаг сохранения, заданный пользователем, принимается во внимание при расчете паузы перед началом движения заготовки. Восстановление расчета непрерывного литья идете теперь по общим правилам всех тепловых расчетов.
Исправлена ошибка, которая могла приводить к остановке расчета при формировании слишком большого числа тепловых узлов.
Другие многочисленные улучшения и исправления.
Запись поля перемещений в файле nds выполняется теперь в миллиметрах.
Запись файлов *_gap.u3d и *_gap_mm.u3d (величина зазора между отливкой и формой) блокируется при расчете НДС после удаления формы и элементов литниково-питающей системы.
Новая версия решателя для расчёта макроструктуры добавлена в состав PoligonSoft, она заменяет предыдущую версию «Структура-2D».
Решатель может рассчитать структуру как в заданном сечении (2D задача), так и в заданной трехмерной области (3D задача) (см. рис. ниже).
Пример моделирования зарождения и роста
направленной структуры (3D задача)
Добавлена возможность задавать различные параметры зарождения структуры на границах типа «отливка-форма» используя разные индексы границ.
При назначении параметров зарождения можно выбирать тип структуры (равноосная, направленная или монокристаллическая), задавать диапазоны ее ориентации. Это позволяет имитировать контакт с затравкой.
Добавлена возможность задавать параметры наследования структуры на границах расчетной области, где отсутствуют границы типа «отливка-форма».
Другие многочисленные улучшения.
Решатель термической обработки интегрирован в решатель «Фурье» и работает совместно с ним.
Расширено число моделей анализа процессов термообработки сталей с аустенитным превращением, добавлены новые модели:
модель, использующая данные о прокаливаемости стали;
обобщённая модель на основе правила аддитивности Шейла-Кана, уравнений Джонсона-Мела-Аврами-Колмогорова, Койстинена-Марбургера, Зенера-Хиллерта.
Расширено число моделей анализа процессов отпуска сталей для использования в сочетании со всеми имеющимися моделями распада аустенита. Добавлены модели отпуска Юста и Шписа.
Добавлен алгоритм автоматического управления шагом расчёта. При этом значение параметра «Шаг расчёта» определяет максимальный шаг расчёта, который может автоматически изменяться по мере выполнения расчёта для гарантированного получения результата с достаточной точностью.
Введены многочисленные улучшения стабильности работы моделей, улучшены алгоритмы, расширены пределы содержания элементов допустимых химических составов сталей.
Исправление некритических ошибок в модели «Крезо-Луар».
Представлен первый прототип постпроцессора, интегрированного в препроцессор «Мастер». Это первый шаг к созданию единой графической платформы для работы с проектом и результатами моделирования (см. рис. ниже).
Построцессор на платфоме модуля «Мастер»
Запуск постпроцессора командой «Открыть результаты старых версий» на вкладке «Главная» ленточного меню или из мню «Файл».
Постпроцессор работает в тестовом режиме и не представляет собой законченное решение. Возможно использование только в ознакомительных целях.
Выполняет загрузку файлов CST+MLD и раздельную визуализацию поля температур и доли жидкой фазы.
Работают все основные режимы визуализации для тел отливки и формы: поверхности, сечения, изоповерхности и т.д.
Расширенная и настраиваемая палитра, содержащая до 15 цветов. Отдельные настраиваемые шкалы для каждого поля.
Установка маркеров для контроля значения полей в любой точке геометрии.
Инструмент «Измерить» для измерения расстояний и размеров.
Разработка устаревшего модуля прекращена, он будет заменен на новое решение. В следующих версиях модуль «Мираж» может быть исключен из состава PoligonSoft.
Исправление ошибок, улучшения и изменения, связанные с поддержкой текущей версии PoligonSoft.
